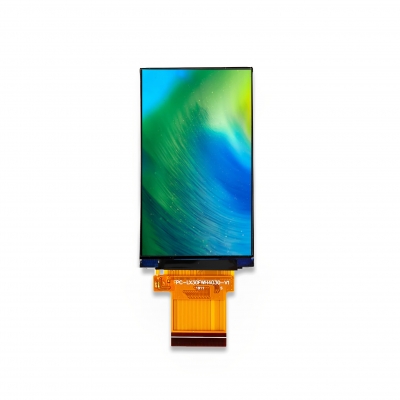

Pin No.

Symbol

Description

1

LEDA

Anode of LED backlight

2

LEDK1

Cathode of LED backlight

3

LEDK2

Cathode of LED backlight

4

VCI

Power supply

5

IOVCC

I/O Digital Voltage

6

RESET

Reset pin

7

TE

Tearing Effect pin

8

PWM

Pulse Width ModulaTIon

9

GND

Power ground

10

D0P

MIPI DATA POSITIVE SIGNAL (TDP0)

11

D0N

MIPI DATA NEGATIVE SIGNAL (TDN0)

12

GND

Power ground

13

D1P

MIPI DATA POSITIVE SIGNAL (TDP1)

14

D1N

MIPI DATA NEGATIVE SIGNAL (TDN1)

15

GND

Power ground

16

CLKP

MIPI DATA POSITIVE SIGNAL

17

CLKN

MIPI DATA NEGATIVE SIGNAL

18

GND

Power ground

19

D2P

MIPI DATA POSITIVE SIGNAL (TDP2)

20

D2N

MIPI DATA NEGATIVE SIGNAL (TDN2)

21

GND

Power ground

22

D3P

MIPI DATA POSITIVE SIGNAL (TDP3)

23

D3N

MIPI DATA NEGATIVE SIGNAL (TDN3)

24

GND

Power ground

25

NC(TP_INT)

No connect (Interrupt request to the host,or Wake up request from the host.)

26

NC(TP_SDA)

No connect (I2C data input and output.)

27

NC(TP_SCL)

No connect (I2C clock input.)

28

NC(TP_RESET)

No connect (External Reset, Low is active)

29

NC(TP_VCI)

No connect (Power supply for analog voltage)

30

NC(TP_IOVCC)

No connect (I/O Digital Voltage)

Parameter

Symbol

Min

Max

Unit

Supply voltage for analog

VCI

-0.3

4.5

V

Supply voltage for logic

VCI

-0.3

4.5

V

Supply current (One LED)

I_LED

30

mA

Operating temperature

T_OP

-10

60

℃

Storage temperature

T_ST

-20

70

℃

Item

Symbol

Min.

Typ.

Max.

Unit

Applicable terminal

Supply Voltage for Analog

VCI

2.7

3.3

3.6

V

Supply Voltage for Logic

VCI

2.7

3.3

3.6

V

Input Voltage

V_IL

GND

-

0.3VDD

V

V_IH

07VDD

-

VDD

Input leakage Current

I_LKG

-1

1

μA

Item

Symbol

Value

Unit

Remark

Min.

Typ.

Max.

Voltage for LED Backlight

V_F

-

12.8

-

V

I_L=40mA

Current for LED Backlight

I_L

40

mA

Power Consumption

P

0.576

W

LED Life Time

30,000

Hr

Note
